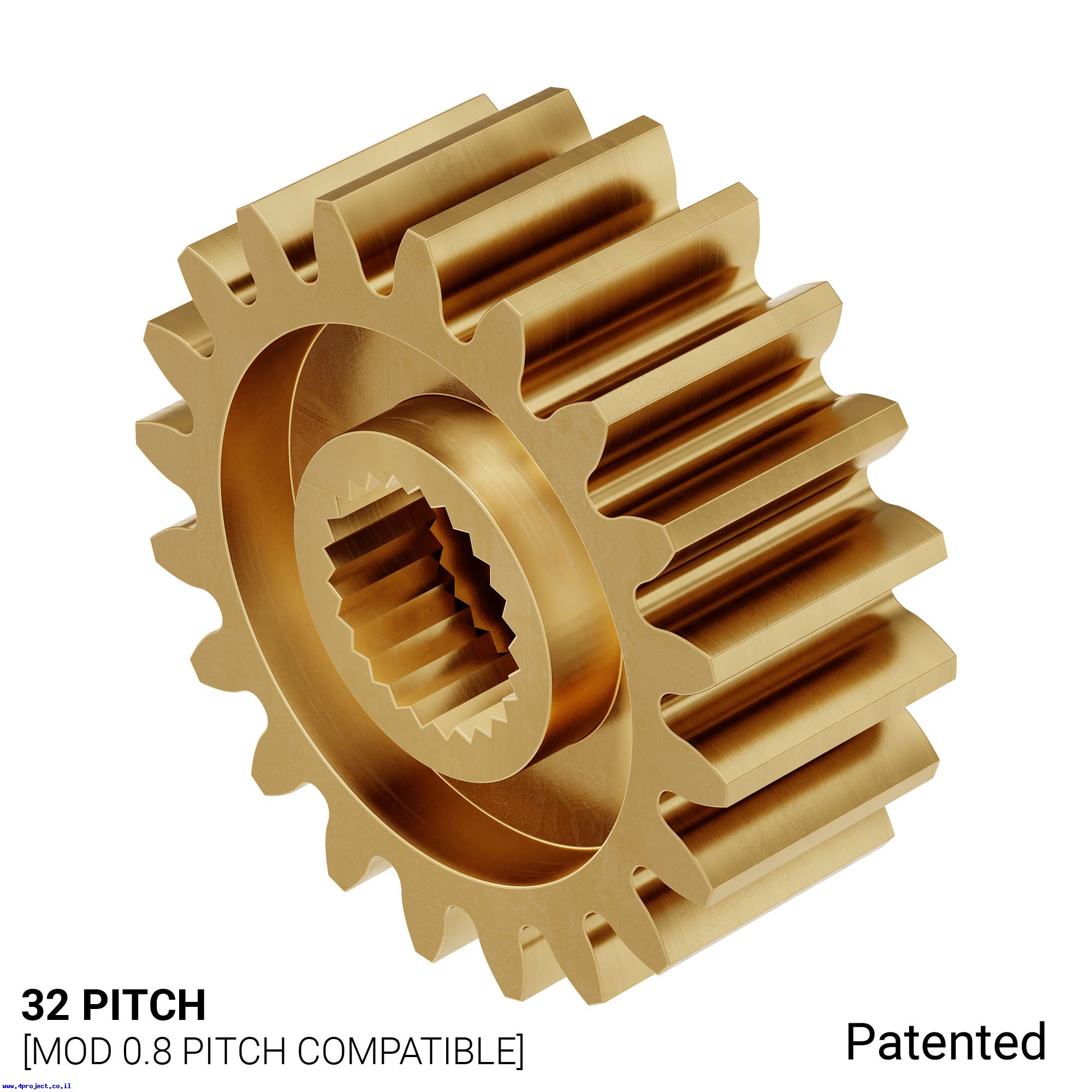

גלגל שיניים 32P, ציר C1-24T, פליז - 20 שיניים

זהו גלגל שיניים בעל 20 שיניים עם פסיעה (pitch) של 32P העשוי מפליז (Brass).

גלגל שיניים זה מיועד להתלבש על ציר C1 בעל 24 שיניים של מנועי סרוו מחברת Hitec.
מנועים בגודל סטנדרטי של החברה בדרך כלל כוללים ציר C1.
תצטרכו בורג המתאים לציר המנוע כדי לחזק את גלגל השיניים לציר.

אם אתם משתמשים בפרופילים מסדרת ה-Actobotics כך שהצירים מורכבים בחורים הגדולים של הפרופילים, תוכלו להתאים את גלגלי השיניים המתאימים לפי ההסבר הבא:

• מרחק בין החור הראשון לשני (מרחק A בתמונה המצורפת) הוא 0.75", סכום השיניים של גלגלי שיניים 32P צריך להיות 48.
• מרחק בין החור הראשון לשלישי (מרחק B בתמונה המצורפת) הוא 1.50", סכום השיניים של גלגלי שיניים 32P צריך להיות 96.
• מרחק בין החור הראשון לרביעי (מרחק C בתמונה המצורפת) הוא 2.25", סכום השיניים של גלגלי שיניים 32P צריך להיות 144.

לדוגמה, אם אתם צריכים יחס של 1:3 ואתם משתמשים בגלגל שיניים 32P בעל 12 שיניים המורכב בחור הראשון, תצטרכו גלגל שיניים 32P בעל 36 שיניים שיורכב בחור השני (48 פחות 12).

מחלקות עם מוצרים דומים:

• גלגלי שיניים 32P מתכת לסרוו - Metal 32P servo mount gear

מאפיינים:

• מספר שיניים: 20
• פסיעת שיניים: 32DPI
• חומר: פליז
• צורת ציר: C1-24T
• עובי: 0.250" (6.35 מ"מ)
• קוטר חיצוני: 0.688"
• קוטר תמסורת: 0.625"

מוצרים שיכולים לעניין אתכם:

• גלגלי שיניים עם פסיעה 32DPI
• מנועי סרוו עם ציר C1-24T

קישורים:

• קובץ STEP/STP

נתוני משלוח (הסבר):

• משקל: 10 גרם
• אריזה מינימלית: מעטפה מרופדת
