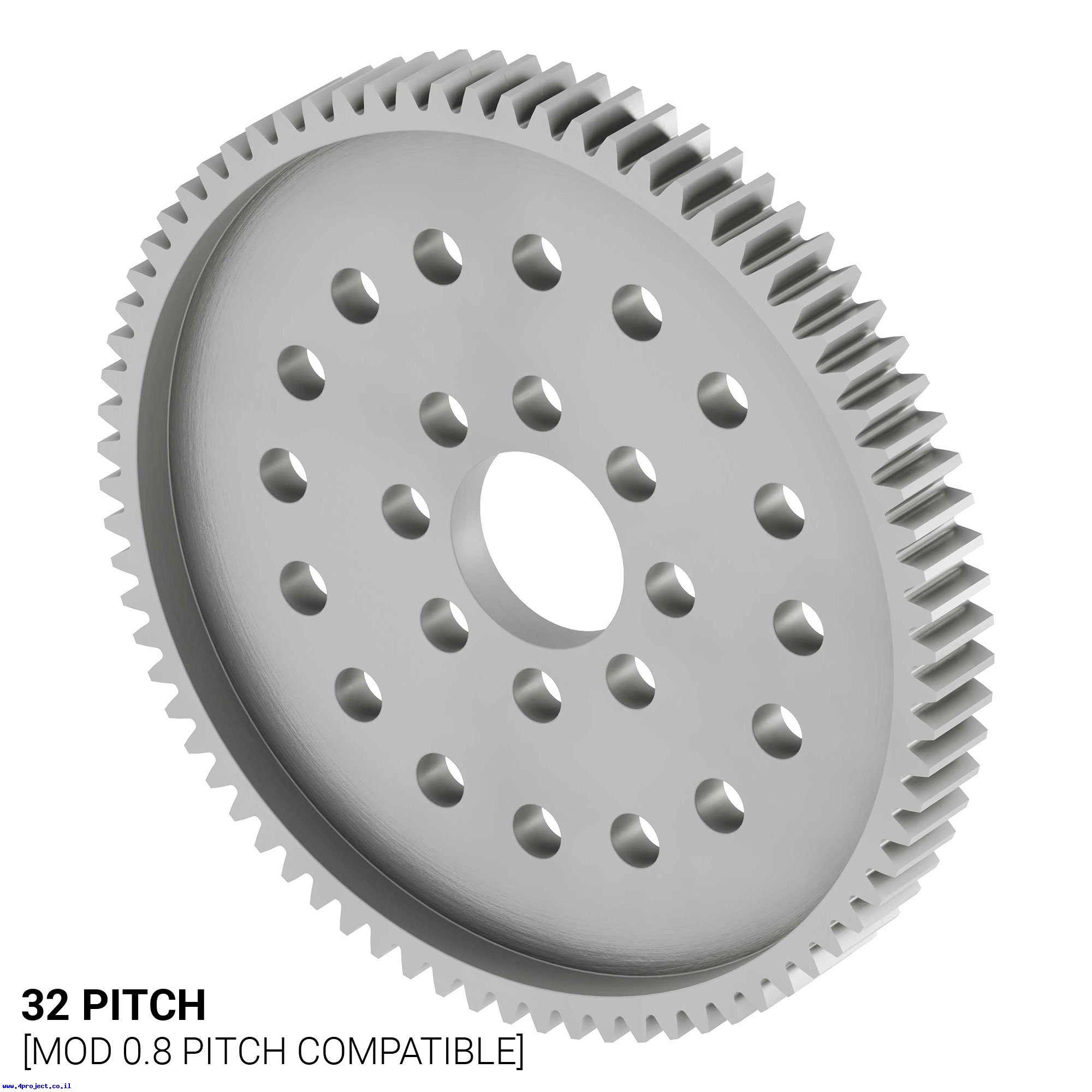

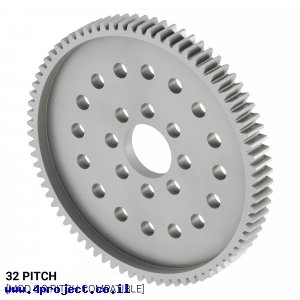

גלגל שיניים 32P, ציר 0.5", אלומיניום - 76 שיניים

זהו גלגל שיניים בעל 76 שיניים עם פסיעה (pitch) של 32P העשוי מאלומיניום בעובי 0.25" (6.35 מ"מ).
חלק הפנימי של הגלגל כורסם עד לעובי של 0.125" (3.175 מ"מ) כדי להוריד את המשקל.

גלגל שיניים זה מיועד להתחבר לרכזות שיחברו אותו לציר.
החורים בגלגל שיניים מתאימים לתבנית של 0.770" המתאימה לרוב רכיבי המכניקה מסדרת ה-Actobotics.

אם אתם משתמשים בפרופילים מסדרת ה-Actobotics כך שהצירים מורכבים בחורים הגדולים של הפרופילים, תוכלו להתאים את גלגלי השיניים המתאימים לפי ההסבר הבא:

• מרחק בין החור הראשון לשני (מרחק A בתמונה המצורפת) הוא 0.75", סכום השיניים של גלגלי שיניים 32P צריך להיות 48.
• מרחק בין החור הראשון לשלישי (מרחק B בתמונה המצורפת) הוא 1.50", סכום השיניים של גלגלי שיניים 32P צריך להיות 96.
• מרחק בין החור הראשון לרביעי (מרחק C בתמונה המצורפת) הוא 2.25", סכום השיניים של גלגלי שיניים 32P צריך להיות 144.

לדוגמה, אם אתם צריכים יחס של 1:3 ואתם משתמשים בגלגל שיניים 32P בעל 12 שיניים המורכב בחור הראשון, תצטרכו גלגל שיניים 32P בעל 36 שיניים שיורכב בחור השני (48 פחות 12).

מחלקות עם מוצרים דומים:

• גלגלי שיניים 32P אלומיניום - Aluminum 32P gears

מאפיינים:

• מספר שיניים: 76
• פסיעת שיניים: 32DPI
• חומר: אלומיניום
• קוטר ציר: 12.7 מ"מ (1/2")
• עובי: 6.35 מ"מ (1/4")
• קוטר חיצוני: 2.488"
• קוטר תמסורת: 2.375"

מוצרים שיכולים לעניין אתכם:

• גלגלי שיניים עם פסיעה 32DPI

קישורים:

• קובץ STEP/STP

נתוני משלוח (הסבר):

• משקל: 25 גרם
• אריזה מינימלית: מעטפה מרופדת
