מטען סוללות LiPoly תא אחד

תחליף:
רכיב טעינה MAX1555 לא מיוצר יותר, יש מטען המתבסס על רכיב אחר.

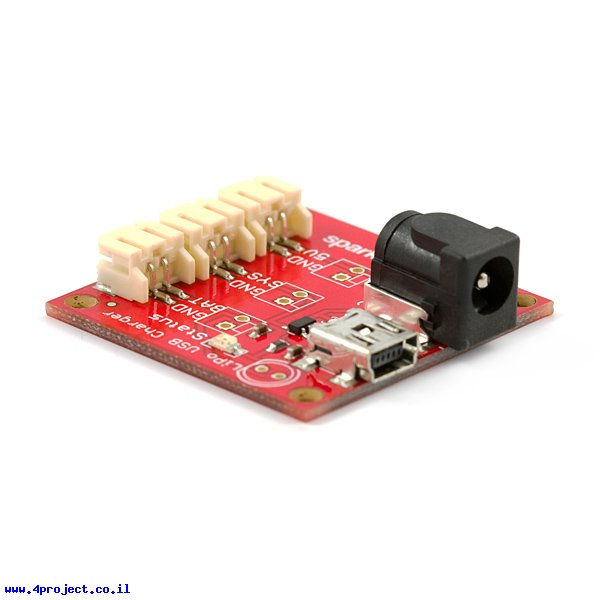

זה הוא מטען לסוללות LiPoly המבוסס על רכיב MAX1555. את הכרטיס אפשר להזין מחיבור miniUSB (הרכיב יגביל צריכת זרם ל-100mA) או ממחבר עגול 2.1 מ"מ (פלוס באמצע, הרכיב יגביל צריכת זרם ל-300mA). רכיב ה-MAX1555 יבחר לבד בין כניסות המתח. המטען יפסיק לטעון את הסוללה כשהיא כבר מלאה.

לכרטיס יש 3 מחברי JST:

1. מחובר במקביל למחבר כניסת מתח העגול
2. מספק 3.7V לפרוייקט שלכם
3. חיבור לסוללה

סידור זה מאפשר להמשיך להפעיל את הפרוייקט ולהטעין את הסוללה בו זמנית בלי צורך לנתק את הסוללה לטעינה.

למעגל יש גם חורים לחיבור מחברים אחרים במקרה ומחברי JST לא מתאימים. ויש גם מקום לחיבור לד חיצוני לחיווי הטעינה (בנוסף ללד על המעגל).

שימו לב:
המטען מיועד לטעינת סוללות LiPoly תא אחד בלבד. לא לנסות להטעין סוללות NiMH, NiCd או סוללות מכל סוג אחר.

מחלקות עם מוצרים דומים:

• סוללות

מאפיינים:

• סוג סוללה: Li-Poly
• מספר תאים: 1
• זרם: 300 mA
• מתח כניסה: 3.7 - 7 V
• חיבור: USB-miniB ,Power 5.5x2.1mm center positive ,3x JST 2 pin
• √RoHS
