מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מודולים ממירי מתח, המרת מתח, מייצבי מתח.

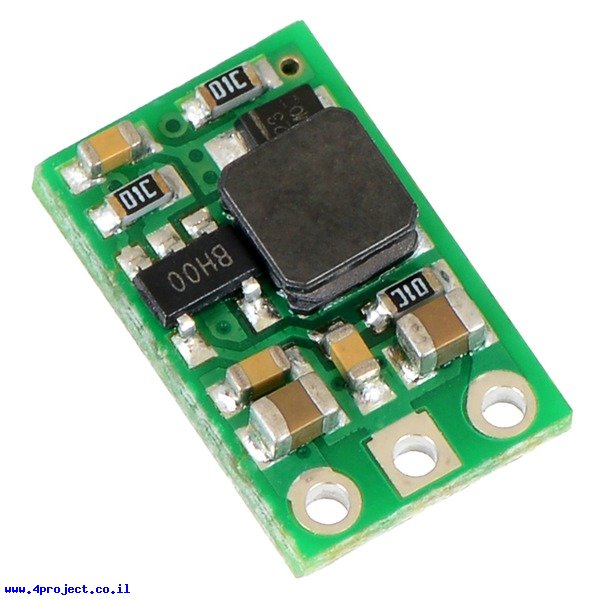

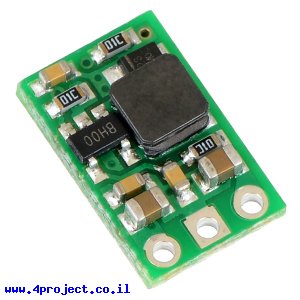

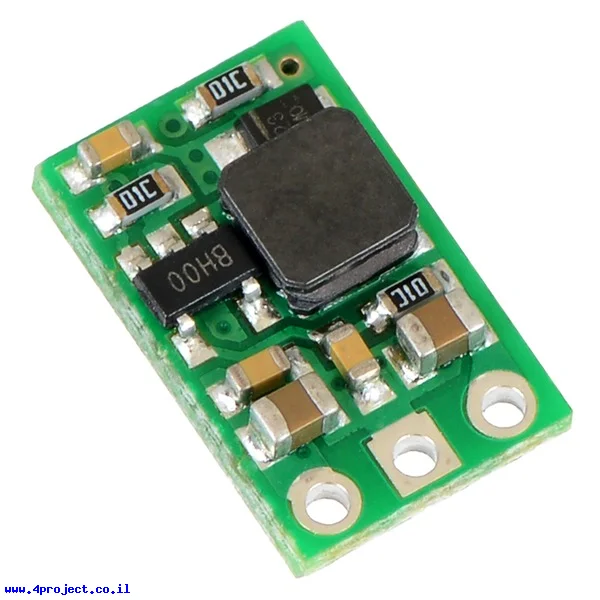

זהו מודול ממיר מתח מדגם U3V12F5.
מודול זה יכול להמיר את מתח הכניסה בין 2.5V ל-5V בצורה יעילה מאוד למתח יציאה קבוע של 5V.
הרכיב יכול לספק עד 1.4A, תלוי במתחי הכניסה והיציאה.
לרכיב יש 3 קווים:
- GND - אדמה
- VIN - כניסת המתח
- VOUT - יציאת המתח
מתח היציאה יכול להגיע ל-5.2V כאשר עומס לא מחובר לקו היציאה של הרכיב.
בהדלקת המערכת יכולה להיווצר קפיצת מתח רגעית שתעלה מעבר למתח כניסה המותר, מה שיכול להרוס את הרכיב. כדי להגן מפני הקפיצה, מומלץ להרכיב קבל אלקטרוליטי של 33uF או יותר על קו VIN של הרכיב, כמה שיותר קרוב לרכיב עצמו. הקבל צריך להיות מותאם לעבודה עם לפחות 16V.
הרכיב מגיע עם שורה של 3 פינים ישרים ו-3 פינים בזווית של 90 מעלות.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: U3V12F5
- יצרן: Pololu
- מתח כניסה: 2.5V - 5V
- מתח עבודה: 5 V
- זרם: up to 1.4A
- אורך: 13 מ"מ
- רוחב: 8 מ"מ
- √RoHS
נתוני משלוח (הסבר):
- משקל: 3 גרם
- אריזה מינימלית: מעטפה מרופדת
