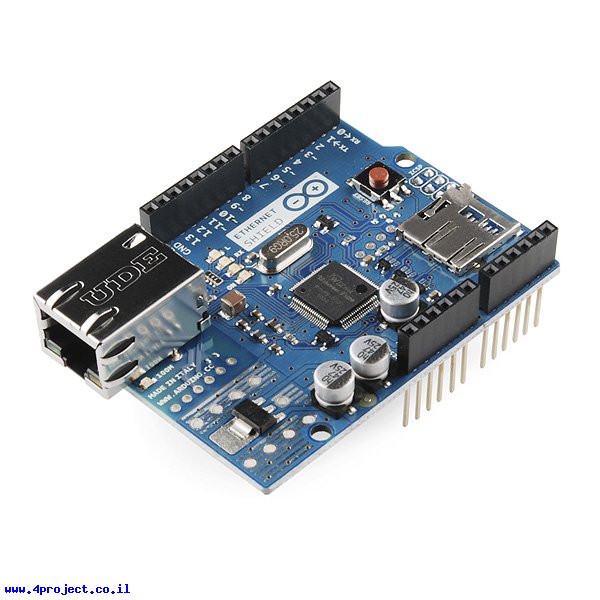

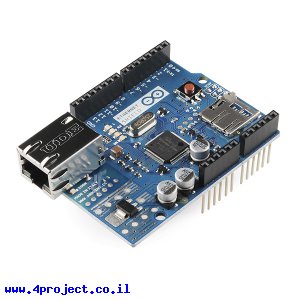

מגן זה מאפשר ל-Arduino להתחבר לרשת Ethernet וכמובן גם לאינטרנט. הוא מבוסס על רכיב Wiznet W5100 שמספק את יכולות ה-IP ותומך ב-TCP וגם-UDP. מגן זה מאפשר עד 4 חיבורים (sockets) פעילים בו זמנית. השתמשו בספרית ה-Ethernet כדי לכתוב תוכנה למגן זה.
מגן זה (בדומה למגנים אחרים) מתחבר לכרטיס ה-Arduino בעזרת סוקטים עם רגליים ארוכות (בד"כ משתמשים בהם לחיבורי חוט ליפוף wire-wrap) מה שמאפשר להרכיב מגנים נוספים מעל מגן זה.
כדי לתקשר עם מגן ה-Ethernet כרטיס ה-Arduino משתמש בקווים 10, 11, 12 ו-13 (SPI), כך שקווים אלה לא יכולים להיות בשימוש כקווי IO לצרכים אחרים.
על המגן יש מחבר RJ-45 לחיבור כבל Ethernet וכפתור Reset שמאתחל גם את ה-Arduino וגם את רכיב התקשורת.
מגן זה לא מתאים לכרטיסי Arduino Mega בגלל מיקום קו ה-SPI. יש כאלה שחתכו כמה פינים והתאימו את המגן לשימוש עם ה-Mega.
מחלקות עם מוצרים דומים:
מאפיינים:
- חיבור: RJ-45 ,microSD
- תקשורת: Ethernet
- √RoHS
קישורים:
- אתר הרשמי של Ethernet Shield
- מדריכים להתחלת עבודה עם המגן
- ספריית ה-Ethernet
- שרטוט (קובץ PDF)
- דוגמה של קוד (קובץ ZIP)
- מפרט של W5100 (קובץ PDF)
נתוני משלוח (הסבר):
- משקל: 27 גרם
- אריזה מינימלית: קופסה קטנה
