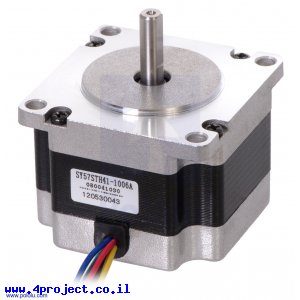

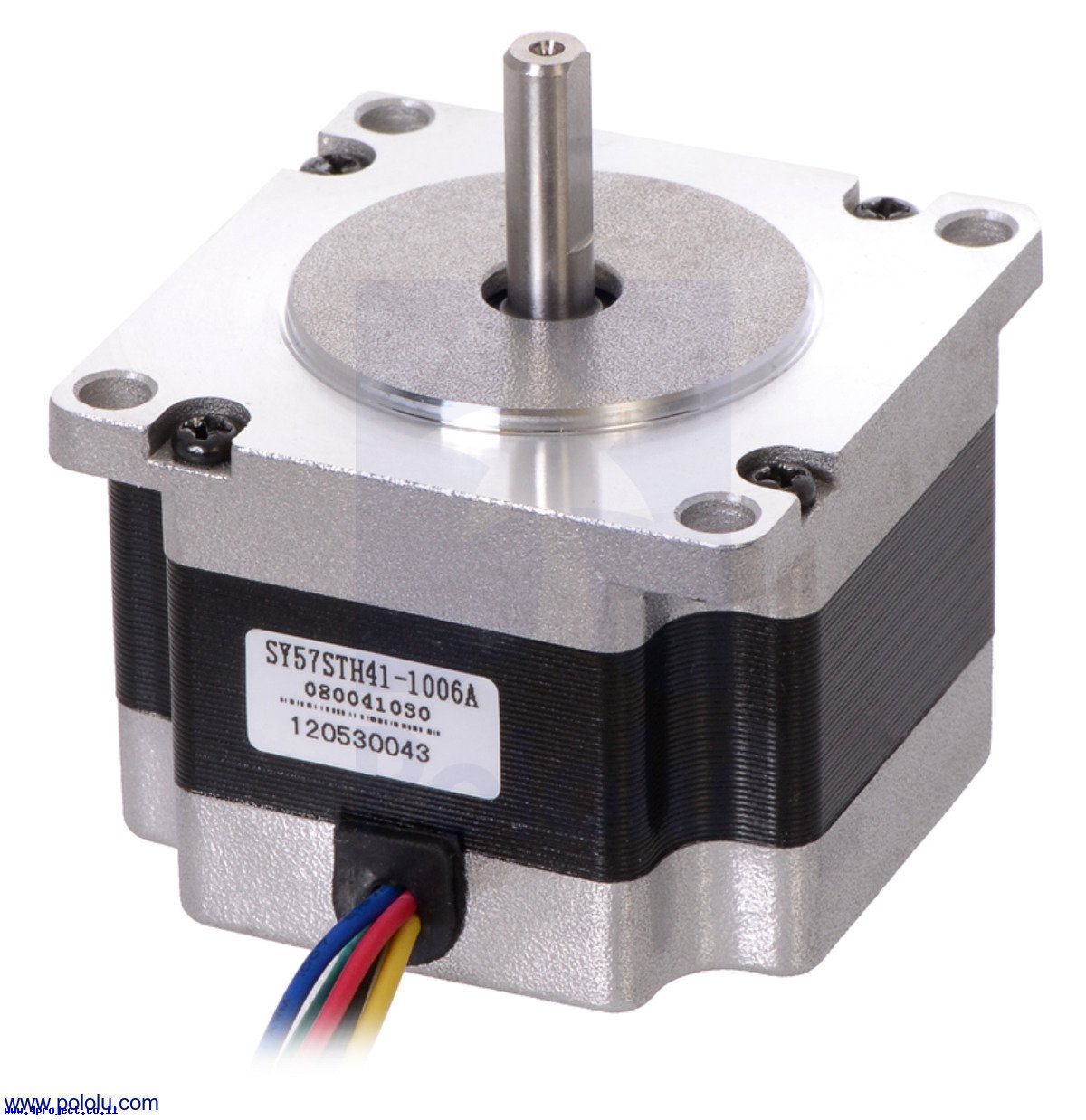

מידות המנוע מותאמות להגדרת המידות NEMA23.
כדי להפעיל מנוע צעד, אתם צריכים מעגל בקרה ודחיפת זרם מיוחד שיכול להפעיל את הסלילים של המנוע בתזמון הנכון.
מנוע זה יכול לתפקד גם כמנוע חד-קוטבי (unipolar) וגם כמנוע דו-קוטבי (bipolar). כשמחובר כמנוע חד-קוטבי כל ה-6 חוטים צריכים להיות מחוברים. כשמחברים את המנוע בצורה דו-קוטבית, צריך להשאיר את החוטים המחוברים למרכזי הסלילים כלא מחוברים (צהוב ולבן). צורת החיבור תלויה בבקר מנוע צעד שיש לכם.
אפשר להפעיל את המנוע גם במתח גבוה יותר, אבל צריך לדאוג שזרם מבקר מנוע צעד יוגבל לזרם המקסימלי המומלץ ע"י היצרן כדי לא לפגוע בסלילי המנוע.
כאשר אתם משתמשים במתח גבוה יותר, המעגלים יוכלו להגיע לזרם הרצוי מהר יותר, כך שתוכלו להפעיל את המנוע במהירויות גבוהות יותר.
מחלקות עם מוצרים דומים:
מאפיינים:
- גודל מנוע: NEMA 23
- סוג מנוע: צעד (Stepper)
- זווית צעד: 1.8 מעלות
- סוג סליל: uni-polar ,bi-polar
- מתח עבודה: 5.7V
- זרם: 1A
- התנגדות: 5.7Ω per coil
- השראה: 5.4mH per coil
- כח החזקה: 4 kg-cm
- קוטר ציר: 6.35 מ"מ (1/4")
- צורת ציר: D
- אורך ציר: 19 מ"מ
- משקל: 450 גרם
- אורך: 56.4mm
- רוחב: 56.4mm
- גובה: 41mm
