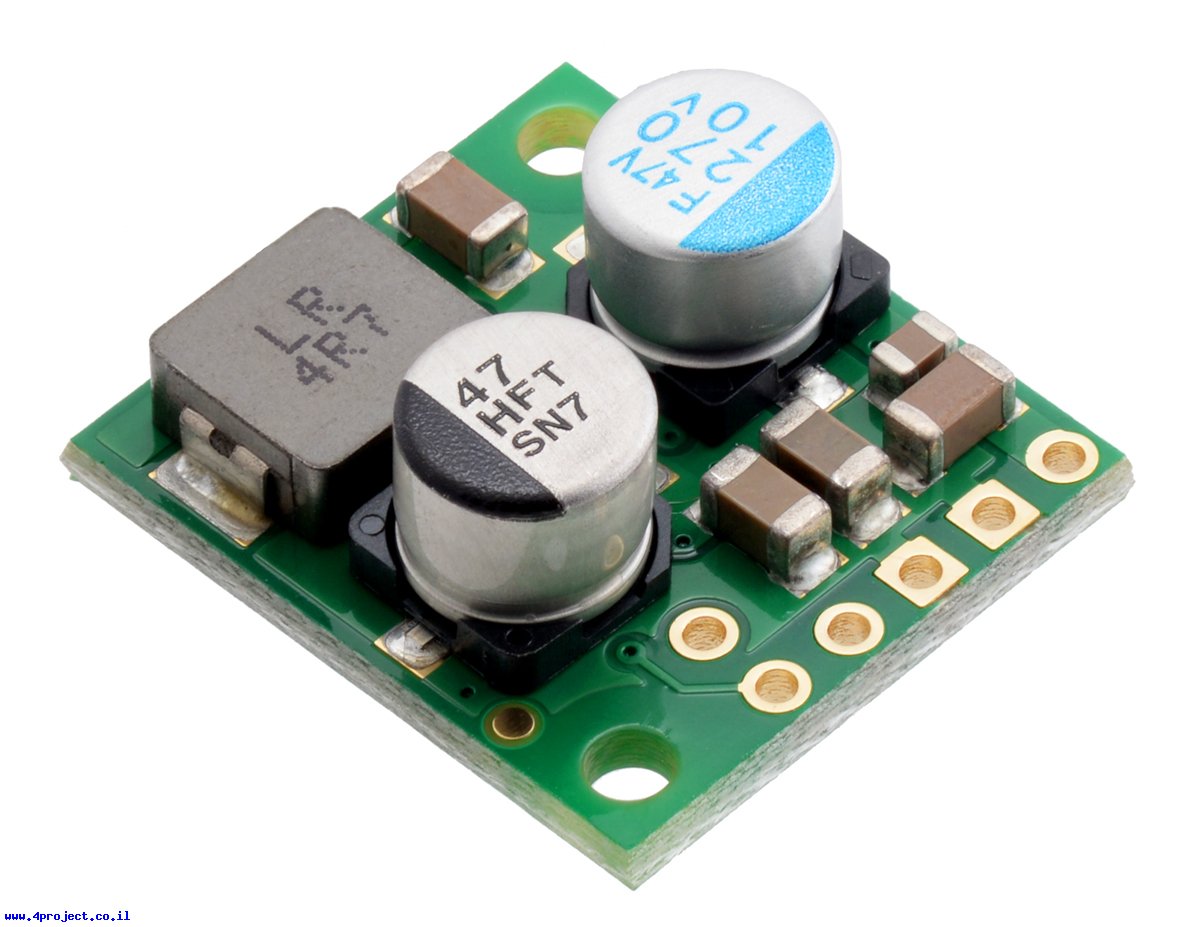

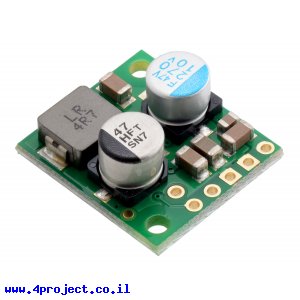

מודול זה יכול להוריד את מתח הכניסה בין 4.5V ל-50V בצורה יעילה מאוד למתח יציאה קבוע של 7.5V.
הרכיב יכול לספק בין 2 ל-3.7A, תלוי במתחי כניסה, טמפרטורת הסביבה ואוורור.
מה שמאפיין את הרכיבים מסדרת ה-D36V28Fx הוא מתח הכניסה המקסימלי שיכול להגיע עד 50V.
לרכיב יש 5 קווים:
- GND - אדמה
- VIN - כניסת המתח
- VOUT - יציאת המתח
- EN - Enable - אפשור המודול
- PG - PowerGood - מציין איכות מתח היציאה
קו ה-EN שולט על פעילות המודול. כאשר הקו מקבל "0" לוגי (מתחת ל-0.4V) המודול נכנס למצב שינה ויצרוך בין 10uA ל-20uA לכל וולט ב-VIN.
כאשר הקו מקבל "1" לוגי המודול יכנס לפעולה ויספק את הזרם.
אם אתם לא צריכים לשלוט על קו זה, תוכלו להשאיר את קו ה-EN באוויר, הוא מחובר ל-VIN דרך נגד PullUp כברירת מחדל.
קו ה-PG הוא יציאת open-drain שדורשת נגד Pull-Up כדי לעבוד עם הקו. כאשר מתח היציאה עולה ב-20% מעל המתח המתוכנן או יורד 10% מתחת למתח הרצוי, יציאת PG תהיה ב-Low.
לרכיב זה יש הגנה מפני מתח הפוך (עד 40V), קצר, צריכת זרם גבוהה, טמפרטורת יתר והוא מכיל גם מנגנון התחלה רכה, המגן על המערכת מפני זרם התחלתי לא יציב.
לרכיב יש שני חורים להרכבה בקוטר 2.2 מ"מ המתאימים לברגים M2.
הרכיב מגיע עם שורה של פינים ישרים ופינים בזווית של 90 מעלות.
מחלקות עם מוצרים דומים:
- מודולים ממירי מתח - Voltage converters
- מייצבי מתח - Voltage regulators
- המרת מתח - Voltage converters
מאפיינים:
- דגם: D36V28F7
- יצרן: Pololu
- סוג המרה: מוריד מתח
- מתח כניסה: 8.3V~50V
- מתח עבודה: 7.5V
- זרם: 2.6A
- אורך: 20.3mm
- רוחב: 17.8mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: קופסה קטנה
