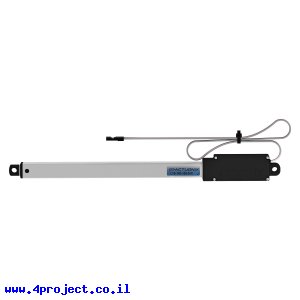

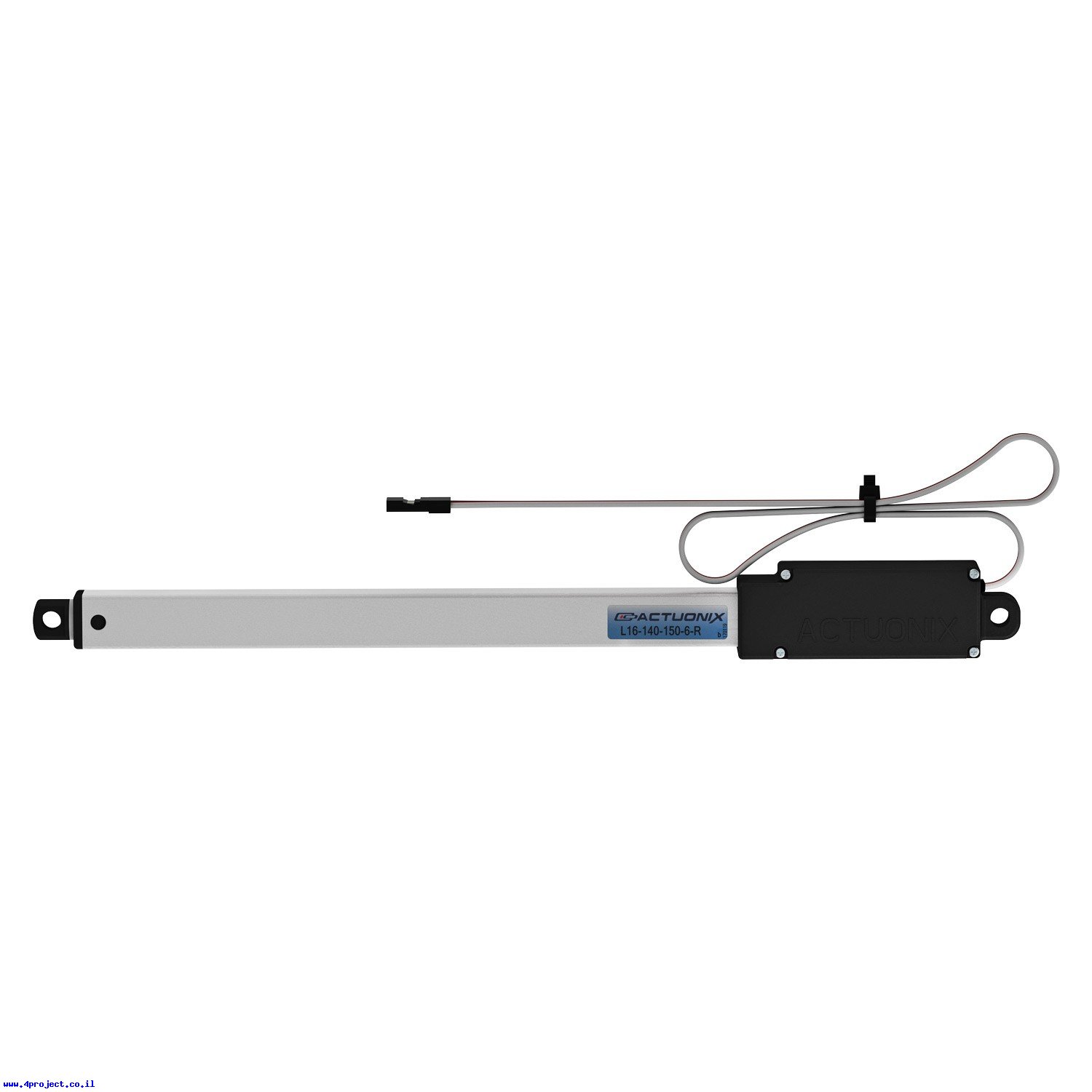

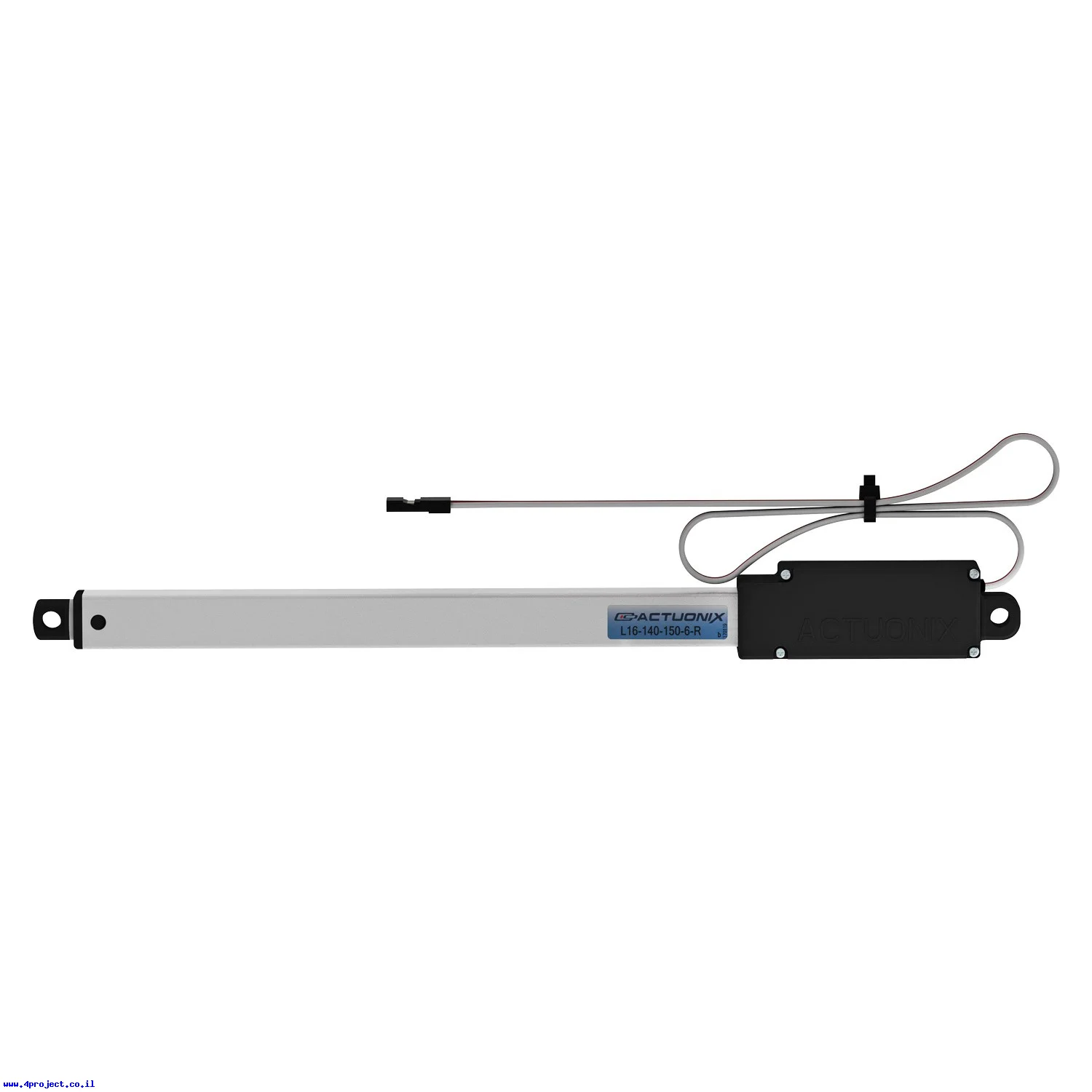

מנוע לינארי Servo, דגם LD, תנועה 140mm, 20kgf, 8mm/s

זהו מנוע לינארי (Linear Actuator) לעומסים קטנים (LD - Light Duty) המבוסס על מנוע סרוו (Servo), מה שאומר שהמנוע כולל בקר זרם ומשוב פנימיים. מנוע לינארי זה מתנהג כמו כל מנוע סרוו רגיל, אפולו כולל את אותו המחבר בעל 3 קווים (מתח, אדמה ו-PWM).

דגם זה של המנוע יכול להניע כ-20 ק"ג לאורך של כ-140 מ"מ במהירות של 8 מ"מ לשנייה ללא עומס (עם עומס המהירות תהיה קטנה יותר).
המנוע יוכל לעמוד בעומסים סטטיים של כ-25 ק"ג כשמסופק המתח או של כ-10 ק"ג ללא המתח.

דגם זה של המנועים הלינאריים קטן מאוד בגודל, קל משקל ומיועד לשימוש חובבים. ישנם כמה דגמים מדגם זה, עם יחסי העברה שונים, עם ובלי בקר פנימי שמאפשר להשתמש במנוע כמו עם כל מנוע סרוו רגיל.

הפעלת המנוע פשוטה וזהה למנוע סרוו רגיל, חברו את המתח וספקו לו אות PWM שישלוט על מיקום הזרוע.

מעטפת המוצר עשויה מאלומיניום ומוגנת לאבק ומים בדרגת IP54.

אתם מקבלים את המנוע עם רכיבים להרכבה המופיעים בתמונה (חיבורים, ברגים, אומים וכו').

מחלקות עם מוצרים דומים:

• מנועים לינאריים - Linear Actuators

מאפיינים:

• דגם: L16-R
• סוג מנוע: סרוו (Servo)
• דגם מנוע: LD
• יחס העברה: 150:1
• משוב: מובנה
• תנועה מקסימלית: 140 מ"מ
• כח דינמי: 20kgf
• כח החזקה: 25kgf
• מהירות (ללא עומס): 8mm/s
• מתח עבודה: 4.5 - 7.5V
• זרם תקיעה: 650mA
• משקל: 100 גרם

קישורים:

• מפרט טכני (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 120 גרם
• אריזה מינימלית: אריזה מקורית של המוצר
