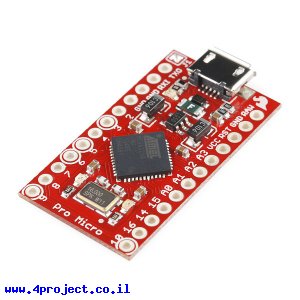

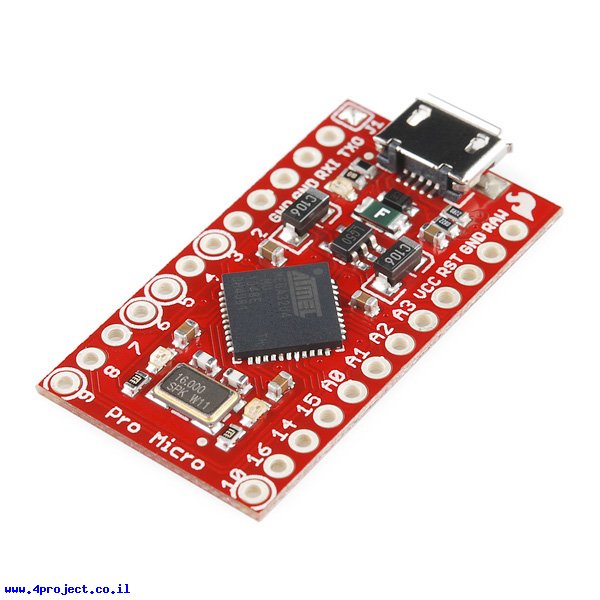

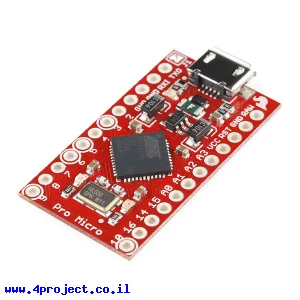

כרטיס פיתוח Arduino Pro Micro 5V/16MHz - גרסה ישנה

Arduino זו פלטפורמת קוד פתוח לפיתוח מוצרים פיזיים בעזרת לוח I/O פשוט וסביבת פיתוח המממשת שפות Processing ו-Wiring. כרטיסי Arduino זוכים לפופולריות רבה בכל העולם בזכות הפשטות, המחיר, היכולות, ההרחבות הרבות שנקראות "מגנים" (Shileds) וסביבת הפיתוח החינמית שניתן להוריד כאן.

תחליף:
גרסה חדשה של הכרטיס כוללת תיקונים קטנים.


הגישה המינימליסטית ל-Arduino של SparkFun נמשכת. זהו כרטיס ארדואינו קטן מאוד, דומה לגרסת ה-Pro Mini, רק שהוא מבוסס על בקר ATmega32U4 התומך ב-USB2.0, כך שתוכלו להנות מהגודל הקטן של הכרטיס ללא צורך בכבל FTDI כדי לצרוב אותו.
כרטיס זה רץ ב-16MHz ועובד ב-5V. זה הוא אחד מכרטיסי Arduino הקטנים שיש, שוקל פחות מ-2 גרם.

גרסה זו של הכרטיס כוללת תיקונים של היצור הראשון, כמו כיתוב ולד שהיה מחובר הפוך. לגרסה זו נוספו גם הגנות מפני מתח הפוך או צריכת זרם גבוה מדי ומייצב המתח יכול לספק עד 500mA.

כרטיס זה מגיע בלי מחברים מחוברים אליו כדי שתוכלו להלחים מחברים בכל כיוון שאתם רוצים או להלחים חוטים ישירות לכרטיס אם יש צורך. הכרטיס יכול לקבל מתחים של 5-12V.
סדרת ה-Pro מיועדת למי שמוכן להלחמות המחברים ומודע למגבלות הזרמים ומתחים מיוצבים, לכן לא מומלץ למתחילים. למי שרוצה להתחיל לעבוד עם בקרים מומלץ לבחור בדגם ה-Uno.

שימו לב:
כרטיס זה משתמש ב-bootloader של כרטיסי Arduino Leonardo הנקרא "diskloader". גרסת bootloader זו עדיין לא סופית, כך שיכולות להופיע בעיות מדי פעם.
בנוסף לזה, בגלל שהכרטיס מזדהה כהתקן HID תצטרכו להתקין דרייברים נוספים כדי לתקשר אתו. תקראו קובץ Readme הנמצא בקובץ "דרייברים לכרטיס" באיזור הקישורים.

כדי שכרטיס זה יופיע ברשימת הכרטיסים הנתמכים ע"י סביבת הפיתוח, העתיקו את התוכן של קובת "תוספות לסביבת פיתוח" לספריית ה-hardware של סביבת פיתוח Arduino.

כרטיסים מהגרסאות הראשונות לא עובדים עם תוכן התוספות החדש. אם זה המקרה אצלכם, נסו את קובץ התוספות הישן המצורף בהמשך.



הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים. קישורים לכבלים ומחברים מתאימים תוכלו למצוא בהמשך העמוד.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח

מאפיינים:

• דגם: Pro Micro 5V
• יצרן: SparkFun
• בקר: ATmega32U4
• מתח עבודה: 5 V
• מספר קווי DIO: 12
• מספר קווי PWM: 5
• מספר קווי ADC: 4
• זיכרון FLASH: 32 KBytes
• זיכרון RAM: 2.5 KBytes
• זיכרון EEPROM: 1 KBytes
• תדר: 16 MHz
• תקשורת: I2C ,USB ,UART
• חיבור: USB-microB
• אורך: 33 מ"מ
• רוחב: 18 מ"מ
• √RoHS

מוצרים שיכולים לעניין אתכם:

• כבלים עם חיבור USB-microB

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• מפרט טכני (ATMega 32U4)
• דרייברים לכרטיס (קובץ ZIP)
• תוספת לסביבת פיתוח Arduino (קובץ ZIP)
• תוספת ישנה לסביבת פיתוח (קובץ ZIP)
• הסבר על עבודה עם ה-bootloader (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 2 גרם
• אריזה מינימלית: קופסה קטנה
