תחליף:
מוצר זה לא נמכר יותר והוחלף בגרסה חדשה יותר של כרטיס Arduino Pro Micro 5V/16MHz.

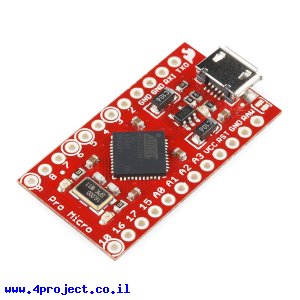

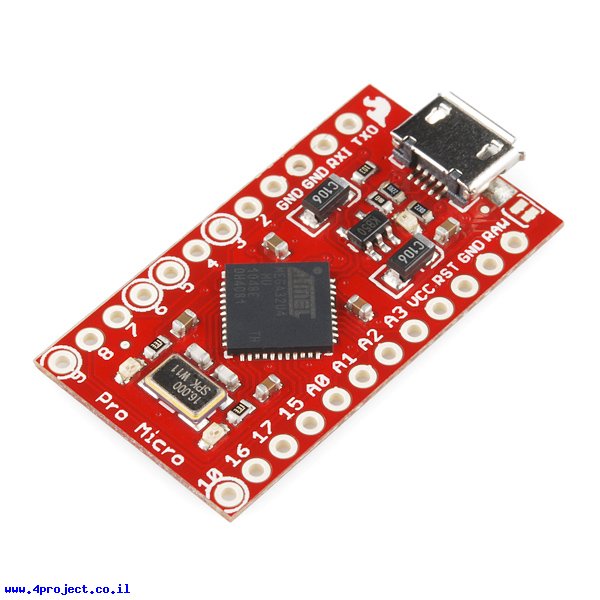

הגישה המינימליסטית ל-Arduino של SparkFun נמשכת. זהו כרטיס ארדואינו קטן מאוד, דומה לגרסת ה-Pro Mini, רק שהוא מבוסס על בקר ATmega32U4 התומך ב-USB2.0, כך שתוכלו להנות מהגודל הקטן של הכרטיס ללא צורך בכבל FTDI כדי לצרוב אותו.
כרטיס זה רץ ב-16MHz ועובד ב-5V. זה הוא אחד מכרטיסי Arduino הקטנים שיש, שוקל פחות מ-2 גרם.
כרטיס זה מגיע בלי מחברים מחוברים אליו כדי שתוכלו להלחים מחברים בכל כיוון שאתם רוצים או להלחים חוטים ישירות לכרטיס אם יש צורך. הכרטיס יכול לקבל מתחים של 5-12V. אם אתם מספקים יותר מ-5.5V לכרטיס, אתם צריכים לחתוך גשרון RAW ליד מחבר ה-USB. אספקת זרם מקסימלית של 150mA.
סדרת ה-Pro מיועדת למי שמוכן להלחמות המחברים ומודע למגבלות הזרמים ומתחים מיוצבים, לכן לא מומלץ למתחילים. למי שרוצה להתחיל לעבוד עם בקרים מומלץ לבחור בדגם ה-Uno.
שימו לב:
כרטיס זה משתמש ב-bootloader של כרטיסי Arduino Leonardo הנקרא "diskloader". גרסת bootloader זו עדיין לא סופית, כך שיכולות להופיע בעיות מדי פעם.
בנוסף לזה, בגלל שהכרטיס מזדהה כהתקן HID תצטרכו להתקין דרייברים נוספים כדי לתקשר אתו. תקראו קובץ Readme הנמצא בקובץ "דרייברים לכרטיס" באיזור הקישורים.
כרטיס זה נתמך ע"י סביבת פיתוח ארדואינו גרסת 1.0, יש צורך לאפשר תמיכה בכרטיסי Arduino Leonardo בקובץ boards.txt אחרי שהסביבה מותקנת ע"י מחיקת "#" בתחילת שורות ההגדרה של הכרטיס.
שימו לב:
זו היא גרסה קודמת של הכרטיס הכוללת כמה שגיאות יצור, אבל מתפקדת בצורה תקינה. יש לנו כמה יחידות של הכרטיס והם נמכרים במחיר מוזל עד שיגמרו.
השגיאות בכרטיס זה הם שקו דיגיטלי 14 רשום כקו מספר 17 על הכיתוב ולדים המציינים פעילות של קווי התקשורת מחוברים לאדמה במקום ה-Vcc, מה שגורם שהם דלוקים באופן קבוע ויכבו כשיש פעילות במקום שיהיו כבויים רוב הזמן וידלקו כשיש פעילות.
כרטיסים מהגרסאות הראשונות לא עובדים עם תוכן התוספות החדש. אם זה המקרה אצלכם, נסו את קובץ התוספות הישן המצורף בהמשך.
הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים. קישורים לכבלים ומחברים מתאימים תוכלו למצוא בהמשך העמוד.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Pro Micro 5V
- יצרן: SparkFun
- בקר: ATmega32U4
- מתח עבודה: 5 V
- מספר קווי DIO: 12
- מספר קווי PWM: 5
- מספר קווי ADC: 4
- זיכרון FLASH: 32 KBytes
- זיכרון RAM: 2.5 KBytes
- זיכרון EEPROM: 1 KBytes
- תדר: 16 MHz
- תקשורת: I2C ,USB ,UART
- חיבור: USB-microB
- אורך: 33 מ"מ
- רוחב: 18 מ"מ
