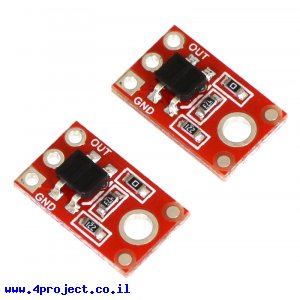

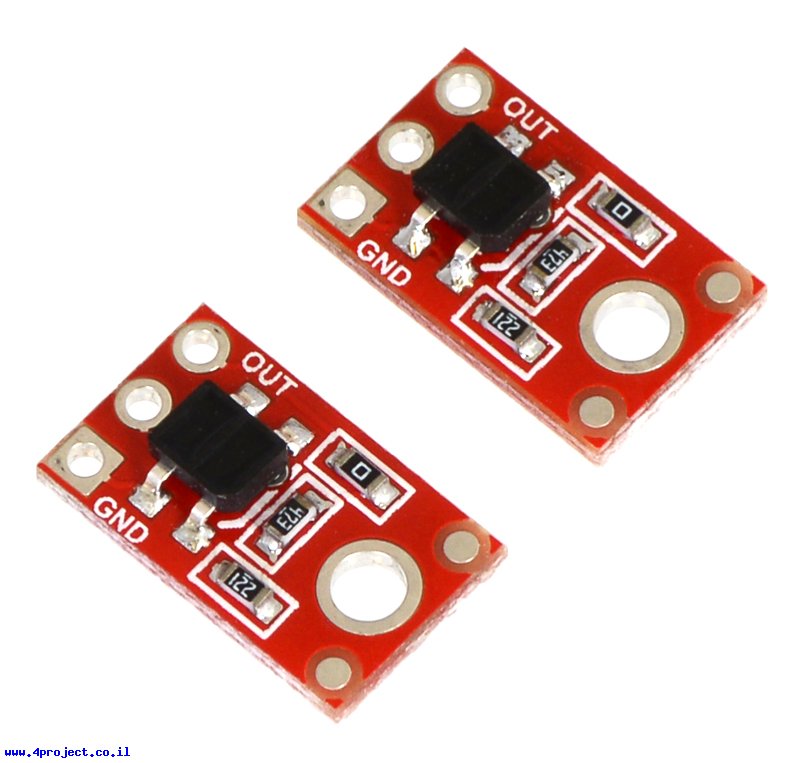

החיישנים מבוססים על רכיב השתקפות QRE1113 ומספר רכיבים נוספים כדי לאפשר עבודה עם קו אנלוגי של מיקרובקרים.
החל מספטמבר 2015 מוצר זה נמכר כחבילה של שני חיישנים.
חיישן זה נועד לחיבור לקו כניסה אנלוגית של מיקרובקר.
מעל משטח עם השתקפות נמוכה (שחור) מתח בקו ה-OUT יהיה קרוב למתח ה-VCC המסופק. מעל משטח עם השתקפות גבוהה (לבן) מתח בקו ה-OUT יהיה קרוב לאדמה.
אפשר גם לחבר את ה-OUT של החיישן למשווה שיתן חיווי "1" או "0" כשהמתח חוצה רמה מסויימת המציינת את צבע (השחור או הלבן) של המשטח.
מרחק המקסימלי המומלץ מהמשטח הוא כ-6 מ"מ.
הנגדים שעל החיישן מכוונים לצריכה של 25mA כדי שאפשר יהיה לחבר אותו ישירות לרוב המיקרובקרים.
לרכיב יש חור לחיזוק עם בורג (לא כלול) ומגיע עם מחבר שורה של 3 פינים 2.54 מ"מ.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: QTR-1A
- יצרן: Pololu
- מתח עבודה: 5V
- זרם: 25mA
- אורך: 12.7 מ"מ
- רוחב: 7.6mm
קישורים:
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: מעטפה מרופדת
